- 商品名稱：氧化鋯氧量分析儀
- 瀏覽：
- 添加時間：2016-06-13 11:17:43
- 推薦度：
介紹：
一、氧化鋯氧量分析儀用途
YTZO系列氧化鋯氧量分析儀可對鍋爐、窯爐、加熱爐等燃燒設備在燃燒過程中所產生的煙氣含量進行快速、正確的在線檢測分析，以實現低氧燃燒控制，達到節能目的，減少環境污染。
YTZO系列氧化鋯氧量分析儀有氧化鋯頭（一次儀表）和氧量變送器（二次儀表）二部分組成。
YTZO型氧化鋯探頭外殼采用耐高溫、耐腐蝕的不銹鋼材料制成。不必外加氣 ，參比氣能自行對流。并設有標準氣接口，可在現場運行時用標準氣體進行標定校驗。探頭鋯管能方便地拆卸更換。
YTZO型氧量變送器結構簡單，安裝尺寸規范，線路設計合理，工藝質量xj****，儀表性能穩定可靠，調試方便。
YTZO系列氧化鋯氧量分析儀由于其******的性能價格比，數年來在國內大中型電廠得到廣泛應用。
YTZO系列氧化鋯氧量分析儀可對鍋爐、窯爐、加熱爐等燃燒設備在燃燒過程中所產生的煙氣含量進行快速、正確的在線檢測分析，以實現低氧燃燒控制，達到節能目的，減少環境污染。
YTZO系列氧化鋯氧量分析儀有氧化鋯頭（一次儀表）和氧量變送器（二次儀表）二部分組成。
YTZO型氧化鋯探頭外殼采用耐高溫、耐腐蝕的不銹鋼材料制成。不必外加氣 ，參比氣能自行對流。并設有標準氣接口，可在現場運行時用標準氣體進行標定校驗。探頭鋯管能方便地拆卸更換。
YTZO型氧量變送器結構簡單，安裝尺寸規范，線路設計合理，工藝質量xj****，儀表性能穩定可靠，調試方便。
YTZO系列氧化鋯氧量分析儀由于其******的性能價格比，數年來在國內大中型電廠得到廣泛應用。
二、氧化鋯氧量分析儀技術規格
測量對象：各種工業爐窯煙氣，混合氣體濃度 測量元件：氧化鋯管
1、測氧范圍：0—20.6%O2或0--10%
2、儀器精度：系統測氧基本誤差≤±2%滿量程值
3、變送器精度：1.0級（≤1.0%滿量程值）
4、溫控精度：恒溫點的700±1℃
5、響應時間：≤3秒（達到90%的響應）
6、報警輸出：上、下限節點輸出，可選“常開”或“常閉”點
7、模擬量輸出信號：4—20 mA ADC（負載0Ω—750Ω）對應氧量0—10%O2或者0—20.6%O2
8、本底修正范圍：-20 mV—+20 mV
9、數顯形式：LED四位數碼管顯示
10、電源：AC220V±15%
11、功耗：?6W（不包括加熱功率）
12、加熱功率：約50W（平均值）可提供150W輸出功率
13、環境條件：溫度-20℃—60℃；相對濕度?90%
14、檢測器約10Kg，轉換器約5Kg
15、標定方式：叁參數標定。空氣點、標準氣點、工況點。
測量對象：各種工業爐窯煙氣，混合氣體濃度 測量元件：氧化鋯管
1、測氧范圍：0—20.6%O2或0--10%
2、儀器精度：系統測氧基本誤差≤±2%滿量程值
3、變送器精度：1.0級（≤1.0%滿量程值）
4、溫控精度：恒溫點的700±1℃
5、響應時間：≤3秒（達到90%的響應）
6、報警輸出：上、下限節點輸出，可選“常開”或“常閉”點
7、模擬量輸出信號：4—20 mA ADC（負載0Ω—750Ω）對應氧量0—10%O2或者0—20.6%O2
8、本底修正范圍：-20 mV—+20 mV
9、數顯形式：LED四位數碼管顯示
10、電源：AC220V±15%
11、功耗：?6W（不包括加熱功率）
12、加熱功率：約50W（平均值）可提供150W輸出功率
13、環境條件：溫度-20℃—60℃；相對濕度?90%
14、檢測器約10Kg，轉換器約5Kg
15、標定方式：叁參數標定。空氣點、標準氣點、工況點。
如何選型
主要以下幾方面考慮選型：
1、轉換器
轉換器有盤裝（HD-2D): 開孔尺寸75+2mm×150+2mm
壁掛式（HD-2C):安裝 尺寸：260mm×205mm×90mm
轉換器的顯示量程為：0－20.6%或0－10%。
輸出為： 4-20mA
上下限為常開節點，用戶可自設定報警點。
主要以下幾方面考慮選型：
1、轉換器
轉換器有盤裝（HD-2D): 開孔尺寸75+2mm×150+2mm
壁掛式（HD-2C):安裝 尺寸：260mm×205mm×90mm
轉換器的顯示量程為：0－20.6%或0－10%。
輸出為： 4-20mA
上下限為常開節點，用戶可自設定報警點。
2、檢測器
（1）插入深度選擇：爐墻厚度+300mm（檢測器長度規格有400mm，600mm，800mm，1000mm，1200mm 可供選擇） （2）安裝點煙氣溫度的選擇：煙溫?700℃，選擇SK標準型檢測器；煙溫 ≥700℃，選擇TX高溫型檢測器
（1）插入深度選擇：爐墻厚度+300mm（檢測器長度規格有400mm，600mm，800mm，1000mm，1200mm 可供選擇） （2）安裝點煙氣溫度的選擇：煙溫?700℃，選擇SK標準型檢測器；煙溫 ≥700℃，選擇TX高溫型檢測器
三、氧化鋯氧量分析儀具有以下主要特點：
1、傳感器使用了日本離子鍍膜技術，大幅度提高了使用壽命。
2、氧化鋯探頭采用全321不銹鋼（1Cr18Ni9Ti)護套，具有******的 耐磨及耐蝕性。
3、直插式：無需取樣系統，響應快，有效的降低煙氣中灰份堵塞。
4、熱擴散參比：無需專門的參比空氣泵，使用維護簡單。
5、雙參數設計：克服國產氧化鋯性能離散性，測量準確，延長使用壽命。
6、工況在線校準：準確可靠，單標氣在線校準方便，工況點可直接標定，測量精準。
7、熱惰性保護：安裝方便，可熱安裝，對停啟爐適應性強。
8、元件可拆：元件更換方便，便于維修，降低使用成本。
9、多功能顯示：氧含量(%)； 氧電勢；溫度，本底電勢參數數顯直觀方便
10、雙量程：同時具有0-10% 和0-20.6%雙量程，測量范圍廣。
11、雙輸出：同時具有開關量節點輸出和4-20mA兩檔輸出。
12、負載大：750歐/4-20mA,便于遠程安裝。
13、本底電勢可調，調節范圍寬，可隨時檢查元件老化等參數。
14、全浮式設計：共模輸入，抗電場干擾性強，無需專用地線，安裝方便。
15、適應性強：可適用于燃氣、燃油、燃煤各種爐型。測量溫度從室溫至1400度均可選擇到合適的型號。
1、傳感器使用了日本離子鍍膜技術，大幅度提高了使用壽命。
2、氧化鋯探頭采用全321不銹鋼（1Cr18Ni9Ti)護套，具有******的 耐磨及耐蝕性。
3、直插式：無需取樣系統，響應快，有效的降低煙氣中灰份堵塞。
4、熱擴散參比：無需專門的參比空氣泵，使用維護簡單。
5、雙參數設計：克服國產氧化鋯性能離散性，測量準確，延長使用壽命。
6、工況在線校準：準確可靠，單標氣在線校準方便，工況點可直接標定，測量精準。
7、熱惰性保護：安裝方便，可熱安裝，對停啟爐適應性強。
8、元件可拆：元件更換方便，便于維修，降低使用成本。
9、多功能顯示：氧含量(%)； 氧電勢；溫度，本底電勢參數數顯直觀方便
10、雙量程：同時具有0-10% 和0-20.6%雙量程，測量范圍廣。
11、雙輸出：同時具有開關量節點輸出和4-20mA兩檔輸出。
12、負載大：750歐/4-20mA,便于遠程安裝。
13、本底電勢可調，調節范圍寬，可隨時檢查元件老化等參數。
14、全浮式設計：共模輸入，抗電場干擾性強，無需專用地線，安裝方便。
15、適應性強：可適用于燃氣、燃油、燃煤各種爐型。測量溫度從室溫至1400度均可選擇到合適的型號。
1、氧化鋯分析儀工作原理
全穩定氧化鋯陶瓷是一種固體電介質,它在一定溫度下具有離子導電性質,是測量裝置中將煙氣氧濃度轉換成電信號的關鍵元件。在一定溫度下，當氧化鋯管內外兩側的氧濃度不同時,氧化鋯管內外兩側將產生一個氧濃度差電勢，鋯管上兩根引線將氧濃差電勢送至二次儀表進行處理運算并將氧量顯示出來。
2、氧化鋯分析儀主要部件
防塵過濾器、氧化鋯管元件（氧化鋯固體電解質）、保護管、熱電偶、加熱電爐、標準氣到氣管、接線盒等主要部件。
3、正常工作基本條件
1、氧化鋯元件需被加熱到700℃并保持700℃的恒溫狀態。
2、氧化鋯分析儀安裝點處的煙氣溫度要低于700℃。
3、分析儀的輸出電壓要和加熱電爐絲的電阻值相匹配。（能將電爐加熱到700℃）
4、訂貨須知
※訂貨前需向客戶詢問氧化鋯使用行業，用途和對氧化鋯有無特殊要求。使用行業：1、常規發電廠2、硫酸廠化工廠3、城市垃圾焚燒發電廠（燒垃圾、秸稈等）。
2、3這兩種行業因其腐蝕性較大、環境較惡劣故對儀器的質量要求較高，常規氧化鋯是無法達到要求的，因此根據其特點退出硫酸廠專用氧化鋯、垃圾電廠專用氧化鋯。專用氧化鋯的價格比普通氧化鋯的價格高很多。
4.1 成套訂貨：
1、氧探頭裝點的煙氣溫度。
2、氧探頭的插深.
3、安裝法蘭的螺絲孔對角線孔距

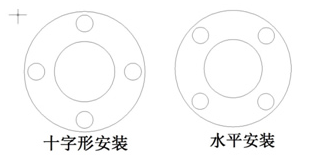

3、法蘭安裝方式（如圖兩種方式）。
4、分析儀的安裝方式或尺寸。
5、分析儀的量程。
4.2和其他廠家配套使用
4.2.1 提供探頭配其他廠家的分析儀
1、需知道對方廠家分析儀的輸出電壓（或者知道其電爐的電阻值）
2、分析儀的安裝方式或尺寸。
3、氧探頭安裝點的煙氣溫度。
4、氧探頭的插深。
5、安裝法蘭螺絲孔的對角線孔距。
6、法蘭安裝方式。
4.2.2 提供分析儀配其他廠家探頭
1、需知道其探頭電爐絲的電阻值。
2、分析儀安裝方式或尺寸。
3、分析儀量程。
5、安裝注意事項
※ 如果是新建爐膛，一定要在安裝調試，爐膛烘干后再安裝氧化鋯分析儀，不然會嚴重降低氧化鋯的使用壽命。
1、拆開包裝檢查配件是否齊全，探頭標準氣入口密封螺釘是否上好。
2、氧探頭法蘭爐墻法蘭之間要加密封墊且密封墊兩面須***打上硅膠。
3、氧探頭的過濾器口應背對著煙氣沖刷的方向。
4、氧探頭插入爐膛時需緩慢插入（或安裝前先將探頭通電恒溫到700℃）
6、爐膛檢修期間注意事項
1、短期檢修：
爐膛短期檢修時，氧化鋯分析儀盡量不要斷電拆下，應保持供電讓其正常工作。
2、長期檢修：
斷電將氧探頭拆下，待其冷卻至室溫，用塑料薄膜將氧探頭******包裹，一定要包裹嚴實，讓空氣無法與其接觸，然后小心放入倉庫中。因為工作時，煙氣中的硫化物附著在氧探頭上，如果與空氣中的水氣接觸，會腐蝕氧探頭從而降低氧探頭使用壽命。
7、氧化鋯質量驗收標準
1、氧化鋯元件本地電勢。測量方法：氧探頭恒溫到700℃后，用萬用表mV檔量接線盒內鋯頭接線端子。氧探頭本地電勢都控制在±0.5mV以下。
2、氧化鋯元件直流內阻
氧探頭恒溫到700℃后，用萬用表Ω檔量接線盒內鋯頭接線端子。氧探頭的直流內阻都控制在10-20Ω之間。
3、分析儀精度要求達到1%
